Yükleme Körükleri
Güvenli, Tozsuz ve Verimli Dolum/Boşaltım Çözümleri
Dökme malzeme taşıma ve depolama operasyonlarında, yükleme ve boşaltma anında oluşan toz yayılımı, ürün kaybı ve çevresel kontrol problemleri ile karşılaşılabilir. RunEcco olarak sunduğumuz yükleme körükleri çözümleri ile bu kritik adımı güvenli, hızlı ve çevreye duyarlı şekilde yönetmenizi sağlıyoruz.
Yükleme körüklerimiz; silobaslara, kamyonlara, konteynerlere ya da açık stok sahalarına yapılacak toz-yoÄŸun kuru malzeme transferlerinde, esnek yapıdaki baÄŸlantı aÄŸzı sayesinde araç ile depo arasında sıkı sızdırmazlık saÄŸlar. Böylece toz yayılımı azalır, ürün kaybı minimuma iner ve çalışma sahasında temizlik-bakım ihtiyacı düşer.Â
Ayrıca modellerimiz; kapalı yükleme koşulları için farklı körük boyutları, filtreli toz toplama sistemleri ve otomatik seviye sensörü gibi ilave özelliklerle donatılabilir. Bu sayede hem çevresel uyumluluğu artırıyor hem de operasyon verimliliğini yükseltiyoruz.
RunEcco yükleme körükleriyle; yükleme sistemlerinizde güvenliği, verimliliği ve sürdürülebilirliği birlikte sağlayabilir; operasyonel kesintileri azaltabilir ve tesisinizin lojistik performansını güçlendirebilirsiniz.

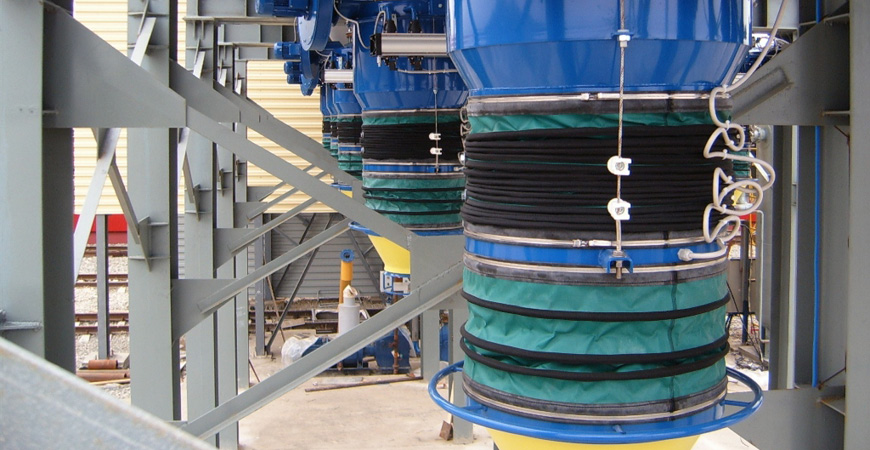

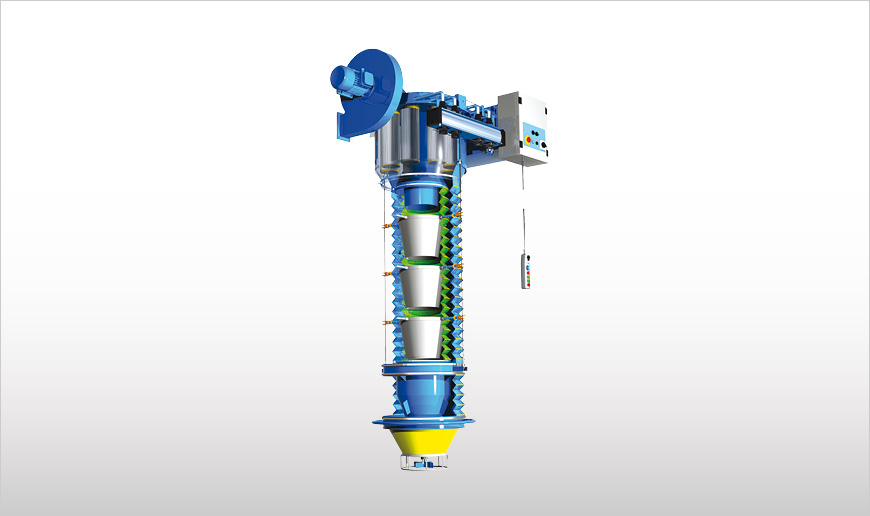

BELLOJET ZA Entegre Toz Toplayıcılı Tanker Yükleme Körükleri
BELLOJET ZA Yükleme Körükleri kuru, toz dökme katı malzemelerin verimli, tozsuz şekilde tankerlere yüklenmesinde ideal bir seçenektir.
TEKNİK ÖZELLİKLER
BELLOJET ZA Yükleme Körükleri kuru, toz dökme katı malzemelerin verimli, toz kontrollü şekilde tankerlere yüklenmesinde kullanılır. Oluklar, iç tarafta malzeme akışını çevreleyen konilere ve dış tarafta tozun kaldırılmasını ikili körüklere sahiptir. Yükleme Körüklerinin alt ucunda, tankere bağlanan, özel sızdırmazlık özelliklerine sahip, SINT mühendislik polimeri kaplı bir koni bulunur.
FONKSÄ°YON
Önce Yükleme Körükleri tankerin giriş oluğuna doğru bekleme konumuna indirilir. Körüklerin çıkış koniği tankerin giriş oluğuna oturur oturmaz, şanzıman kutusunun dış tarafında bulunan gevşek kablo sivici körüklerin indirilmesini durdurur. Şanzıman kutusunun içindeki limit şalteri körüklerin tam boy uzamasını ve kısalmasını durdurur. Silo çıkış vanasının açılmasıyla malzeme yükleme işlemi başlar.
Tankerin dolumu sırasında, dış koninin polimer kaplaması kusursuz bir toz keçesi işlevi görür. Aynı anda filtre fanı dıştaki körüklerdeki tozu hava fazlasını çıkaran üst bölmedeki entegre filtre kartuşlara kesintisiz olarak emer. Tanker artan malzeme ağırlığının altına indiğinde, gevşek kablo sivici körükleri bir kez daha uzatır. Çıkış konisinin merkezindeki seviye izleme cihazı tanker bölmesindeki maksimum malzeme seviyesini bildirir ve silo çıkış valfinin derhal kapatılması komutunu verir. Filtrenin kalan tozu dışarı atması için körüklerin bekleme konumuna kadar kısalması yaklaşık on saniyelik bir gecikmeyle başlar. Körük tamamen kısaldıktan sonra, şanzıman kutusundaki kablo limit şalteri çalışmayı durdurur. Kapama temizlik döngüsünden sonraki önayar, filtre kartuşlarının on dakika daha pals-jet temizliğini sağlar.
ÖZELLİKLER
• İç çap: 300 mm (12 inç)
• Maksimum hammadde oranı: 250 m3/sa (147 cfm)
• Çalışma sıcaklığı: -40 ~ 150 °C (-40 ~ 300 °F)
• Filtre yüzeyi: 10 m2 (108 sq ft)
FAYDALAR
• Yükleme işlemi sırasında toz emisyonunu azaltan dahili toz filtresi
• Hypalon® kaplamalı Neopren esnek şut körükleri hava geçirmez, aşınmaya ve sıcağa karşı dayanıklı kılar
• İç seviye kontrollü ters koni tankerin dolu olduğunu bildirir, tankerin içerisindeki malzeme dağılımını iyileştirmek üzere yükleme körüklerini kademeli olarak kaldırır
• Malzeme akışının dışındaki iki kaldırma kablosu, malzeme sürtünmesi ve malzeme akışının kesilmesine bağlı kabloda aşınmasına neden olmaksızın yükleme körüklerini indirip kaldırır.
SEÇENEKLER
• ATEX-versiyonu mevcuttur
• Taşınan malzemeye bağlı olarak çeşitli şut ve fabrikasyon malzemesi mevcuttur.
• Uzaktan kumandalı kontrol paneli
• Farklı tipte seviye indikatörleri mevcuttur
• Çıkış vibratörü
• Dökülmeyi önleyici cihaz (yükleme körükleri yukarı çıktığında toz geçirmez tıkaç görevi görür)

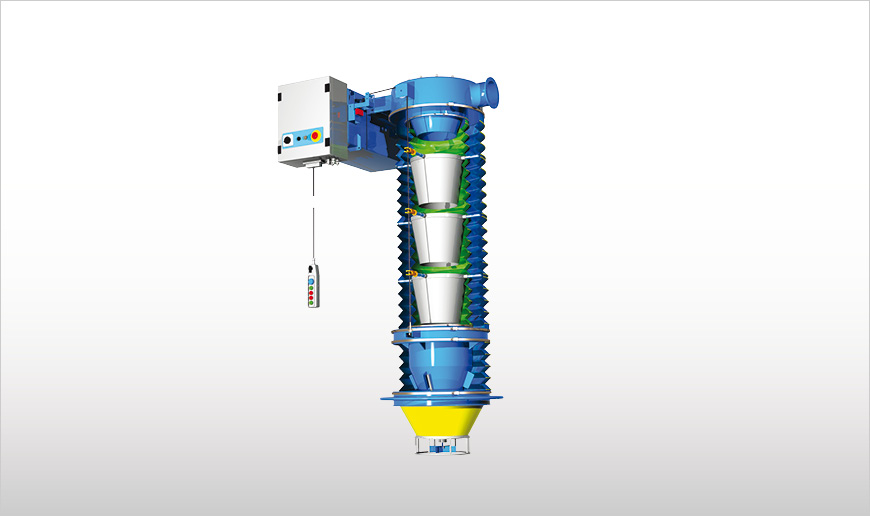

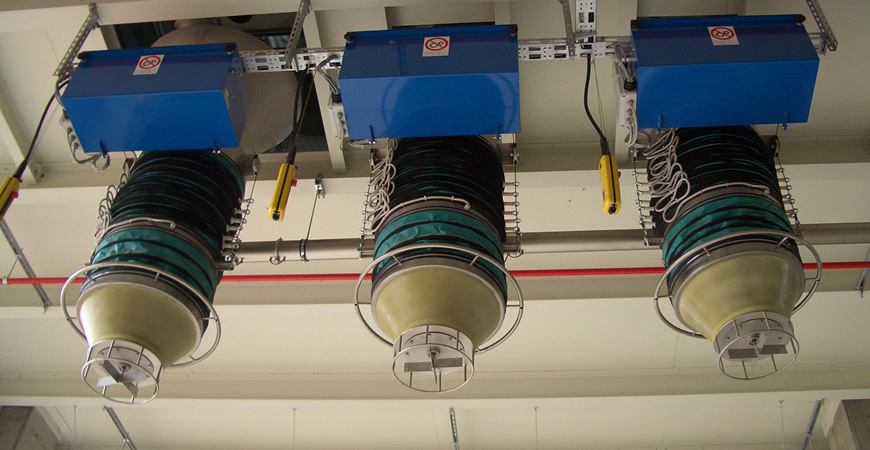

Tanker Yükleme Körükleri ZG
ZG Yükleme Körükleri kuru, toz dökme katı malzemelerin verimli şekilde tankerlere yüklenmesinde ideal bir seçenektir. Ortadaki filtre ünitesine sağlam bağlantı tozsuz çalışmayı sağlar.
TEKNİK ÖZELLİKLER
ZG Yükleme Körükleri kuru, toz dökme katı malzemelerin verimli, toz kontrollü şekilde tankerlere yüklenmesinde kullanılır. Oluklar, iç tarafta malzeme akışını çevreleyen konilere ve dış tarafta tozun kaldırılmasını ikili körüklere sahiptir.
Yükleme Körüklerinin alt ucunda, tankere bağlanan, özel sızdırmazlık özelliklerine sahip, SINT mühendislik polimeri kaplı bir koni bulunur.
FONKSÄ°YON
Önce Yükleme Körükleri tankerin giriş oluğuna doğru bekleme konumuna indirilir. Körüklerin çıkış koniği tankerin giriş oluğuna oturur oturmaz, şanzıman kutusunun dış tarafında bulunan gevşek kablo sivici körüklerin indirilmesini durdurur. Şanzıman kutusunun içindeki limit şalteri körüklerin tam boy uzamasını ve kısalmasını durdurur. Silo çıkış vanasının açılmasıyla malzeme yükleme işlemi başlar.
Tankerin dolumu sırasında, dış koninin polimer kaplaması kusursuz bir toz keçesi işlevi görür. Tanker artan malzeme ağırlığının altına indiğinde, gevşek kablo sivici körükleri bir kez daha uzatır. Çıkış konisinin merkezindeki seviye kontrol cihazı tanker bölmesindeki maksimum malzeme seviyesini bildirir ve silo çıkış valfinin derhal kapatılması komutunu verir. Harici filtrenin kalan tozu dışarı atması için körüklerin bekleme konumuna kadar kısalması yaklaşık on saniyelik bir gecikmeyle başlar. Körük tamamen kısaldıktan sonra, şanzıman kutusundaki kablo limit şalteri çalışmayı durdurur.
ÖZELLİKLER
• İç çap: ZG = 300 mm (12 inç); ZJ = 400 mm (16 inç)
• Maksimum hammadde oranı: ZG = 250 m3/sa (147 cfm); ZJ = 440 m3/sa (260 cfm)
• Çalışma sıcaklığı: -40 ~ 150 °C (-40 ~ 300 °F)
• Merkezi toz emişi için bağlantı flanşı
FAYDALAR
• Hypalon® kaplamalı neopren esnek şut körükleri hava geçirmez, aşınmaya ve sıcağa karşı dayanıklı kılar
• İç seviye kontrollü ters koni tankerin dolu olduğunu bildirir, tankerin içerisindeki malzeme dağılımını iyileştirmek üzere yükleme körüklerini kademeli olarak kaldırır
• Malzeme akışının dışındaki iki kaldırma kablosu, malzeme sürtünmesi ve malzeme akışının kesilmesine bağlı kabloda aşınmasına neden olmaksızın yükleme körüklerini indirip kaldırır
SEÇENEKLER
• ATEX-versiyonu mevcuttur
• Taşınan malzemeye bağlı olarak çeşitli şut ve fabrikasyon malzemesi mevcuttur.
• Motor ile çalışan veya kollu vinç
• Uzaktan kumandalı kontrol paneli
• Farklı tipte seviye indikatörleri mevcuttur
• Çıkış vibratörü
• Yükleme Körükleri yukarı çıktığında toz geçirmez tıkaç görevi gören dökülmeyi önleyici cihaz

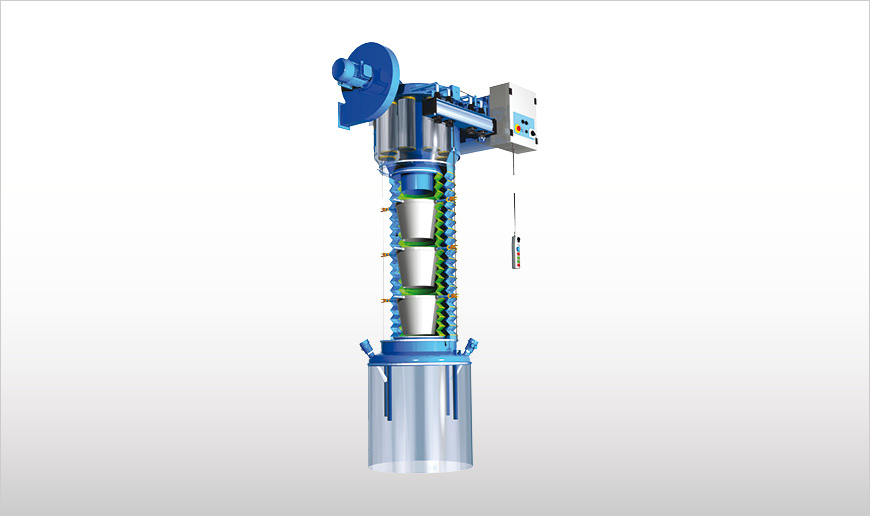

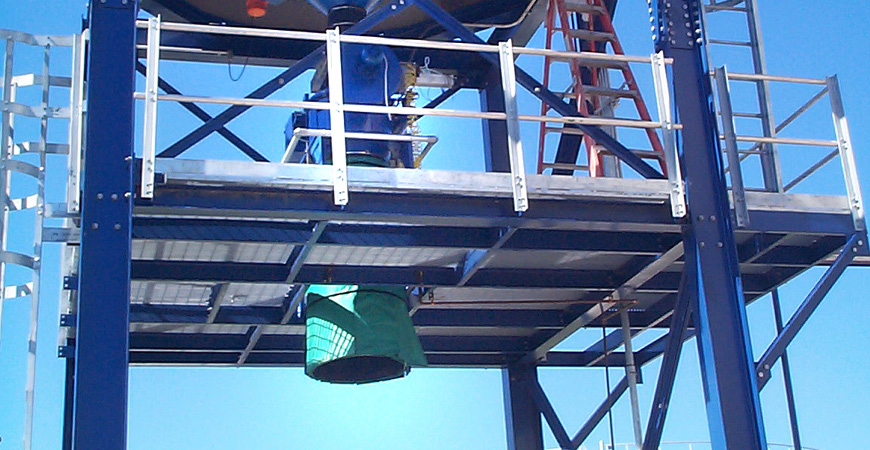

BELLOJET ZC Entegre Toz Toplayıcılı Üstü Açık Kamyon Yükleme Körükleri
BELLOJET ZC Yükleme Körükleri kuru, toz dökme katı malzemelerin verimli, tozsuz şekilde üstü açık vagonlara/kamyonlara boşaltılmasında kullanılır.
TEKNİK ÖZELLİKLER
BELLOJET ZC Yükleme Körükleri kuru, toz dökme katı malzemelerin verimli, toz kontrollü şekilde üstü açık vagonlara/kamyonlara boşaltılmasında kullanılır. Oluklar, iç tarafta malzeme akışını çevreleyen konilere ve dış tarafta tozun kaldırılmasını ikili körüklere sahiptir.
FONKSÄ°YON
Önce Yükleme Körükleri bekleme konumundan kamyon kasasına indirilir. Körüklerin çıkış ayakları kasaya temas ettiğinde, şanzıman kutusunun dış tarafında bulunan gevşek kablo sivici körüklerin indirilmesini durdurur. Şanzıman kutusunun içindeki limit şalteri körüklerin tam boy uzamasını ve kısalmasını durdurur. Silo çıkış vanasının açılmasıyla malzeme yükleme işlemi başlar.
Kamyonun yüklenmesi sırasında filtre fanı dıştaki körüklerdeki tozu hava fazlasını çıkaran üst bölmedeki entegre filtre kartuşlara kesintisiz olarak emer. Toz eteğinin altına takılan bir seviye sensörü, eteği stok sahasıyla sürekli temasta tutarak yükleme körüklerinin malzemeyi kademeli olarak yükseltmesini sağlar. Operatör uzaktan kumanda ile körükleri bekleme konumuna geri çeker. Körük tamamen kısaldıktan sonra, şanzıman kutusundaki kablo limit şalteri çalışmayı durdurur. Kapama temizlik döngüsünden sonraki önayar, filtre kartuşlarının on dakika daha pals-jet temizliğini sağlar.
ÖZELLİKLER
• İç çap: 300 mm (12 inç)
• Maksimum hammadde oranı: 250 m3/sa (147 cfm)
• Çalışma sıcaklığı: -40 ~ 150 °C (-40 ~ 500 °F)
• Filtre yüzeyi: 10 m2 (108 sq ft)
FAYDALAR
• Yükleme işlemi sırasında toz emisyonunu azaltan dahili toz filtresi
• Hypalon® kaplamalı neopren esnek şut körükleri hava geçirmez, aşınmaya ve sıcağa karşı dayanıklı kılar
• Malzeme akışının dışındaki iki kaldırma kablosu, malzeme sürtünmesi ve malzeme akışının kesilmesine bağlı kabloda aşınmasına neden olmaksızın yükleme körüklerini indirip kaldırır
SEÇENEKLER
• ATEX-versiyonu mevcuttur
• Taşınan malzemeye bağlı olarak çeşitli şut ve fabrikasyon malzemesi mevcuttur.
• Uzaktan kumandalı kontrol paneli
• Farklı tipte seviye indikatörleri mevcuttur
• Çıkış vibratörü

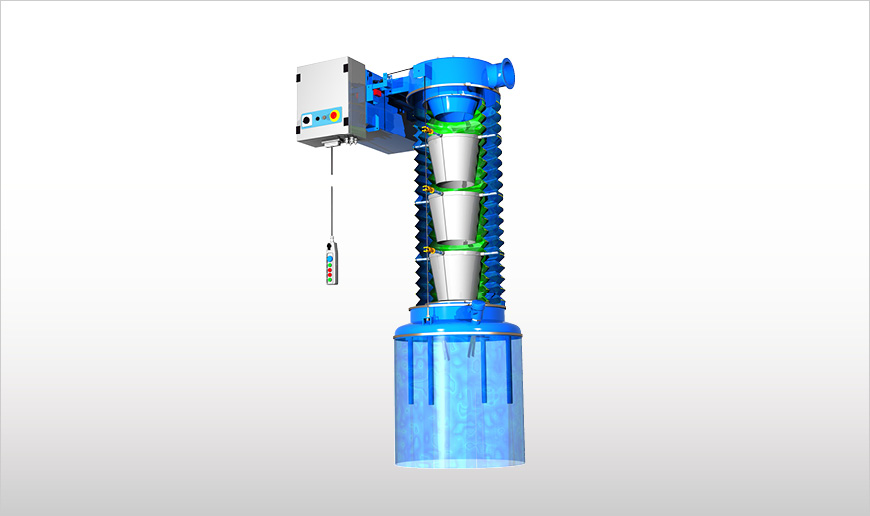

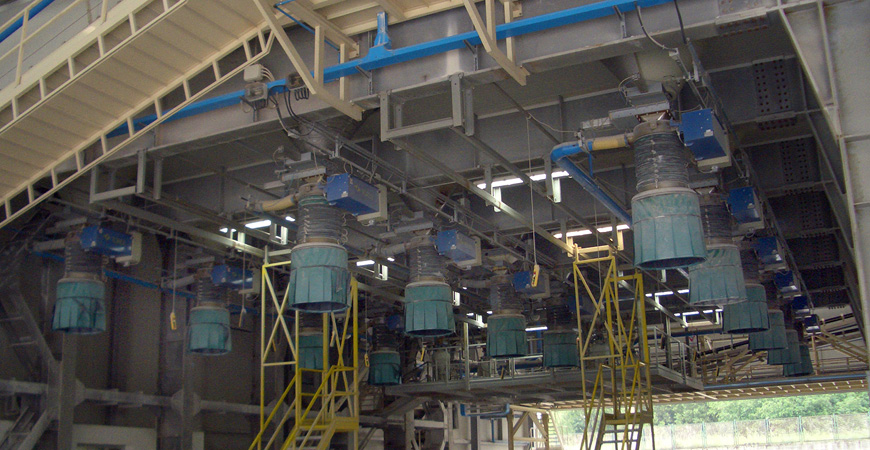

Üstü Açık Kamyon Yükleme Körükleri ZH
ZH Yükleme Körükleri kuru, toz dökme katı malzemelerin verimli, toz kontrollü şekilde üstü açık vagonlara/kamyonlara verimli şekilde boşaltılmasını sağlar.
TEKNİK ÖZELLİKLER
ZH Yükleme Körükleri kuru, toz dökme katı malzemelerin verimli, toz kontrollü şekilde üstü açık vagonlara/kamyonlara boşaltılmasında kullanılır. Yükleme olukları, iç tarafta malzeme akışını çevreleyen konilere ve dış tarafta tozun kaldırılmasını sağlayan körüklere sahiptir.
FONKSÄ°YON
Önce Yükleme Körükleri bekleme konumundan kamyon kasasına veya stok sahasına indirilir. Körüklerin çıkışı yüzeye temas ettiğinde, şanzıman kutusunun dış tarafında bulunan gevşek kablo sivici körüklerin indirilmesini durdurur. Şanzıman kutusunun içindeki limit şalteri körüklerin tam boy uzamasını ve kısalmasını durdurur. Silo çıkış vanasının açılmasıyla malzeme yükleme işlemi başlar.
Körük tamamen kısaldıktan sonra, şanzıman kutusundaki kablo limit şalteri çalışmayı durdurur.
ÖZELLİKLER
• İç çap: ZH = 300 mm (12 inç); ZK = 400 mm (16 inç)
• Maksimum hammadde oranı: ZH = 250 m3/sa (147 cfm); ZK = 440 m3/sa (260 cfm)
• Çalışma sıcaklığı: -40 ~ 150 °C (-40 ~ 300 °F)
FAYDALAR
• Toz emişi için yekpare flanş
• Hava şartlarına dayanıklı, sağlam, yüksek aşınma ve sıcaklık dirençli Hypalon® kaplama esnek neopren şut
• Malzeme akışının dışındaki iki kaldırma kablosu, malzeme sürtünmesi ve malzeme akışının kesilmesine bağlı kabloda aşınmasına neden olmaksızın yükleme körüklerini indirip kaldırır
SEÇENEKLER
• ATEX-versiyonu mevcuttur
• Taşınan malzemeye bağlı olarak çeşitli şut ve fabrikasyon malzemesi mevcuttur.
• Motor ile çalışan veya kollu vinç
• Uzaktan kumandalı kontrol paneli
• Farklı tipte seviye indikatörleri mevcuttur
• Çıkış vibratörü
